ГЛОНАСС на автомобиле: принцип работы системы

Система ГЛОНАСС в автомобиле используется для точного определения координат и передачи телеметрии на сервер. Это не навигатор в бытовом понимании, а специализированный модуль, который обменивается данными со спутниками, рассчитывает положение транспортного средства и фиксирует ключевые параметры: скорость, направление, пробег, стоянки, нарушения маршрута.

Сама технология включает спутниковую группировку, приемное оборудование в автомобиле, алгоритмы обработки сигнала и каналы передачи данных. Работает она непрерывно и в движении, и на стоянке — обновляя информацию каждые несколько секунд. Точность зависит от условий приема, модели оборудования и настроек системы.

В этой статье подробно разберем, как ГЛОНАСС «видит» авто на карте, из чего состоит оборудование, как формируется сигнал, что влияет на точность координат и почему иногда происходят сбои.

Что такое ГЛОНАСС и как она работает

ГЛОНАСС (глобальная навигационная спутниковая система) — российская спутниковая навигационная система, предназначенная для определения местоположения и скорости движения объектов в любой точке планеты. Разработка началась в 1976 году как военная программа, аналог американского GPS. Первые спутники были выведены на орбиту в 1982 году, а к 1993 году система начала работать в тестовом режиме. Однако к началу 2000-х программа оказалась фактически заморожена — из-за развала финансирования и утери части спутников.

Активное восстановление ГЛОНАСС началось в 2001 году в рамках государственной программы. Были запущены новые спутники серии «Глонасс-М», затем — более современные «Глонасс-К» с увеличенным сроком службы и расширенными характеристиками. К 2011 году система стала доступной для гражданского использования и была открыта для интеграции в транспорт, мобильную технику, геодезию и сельское хозяйство.

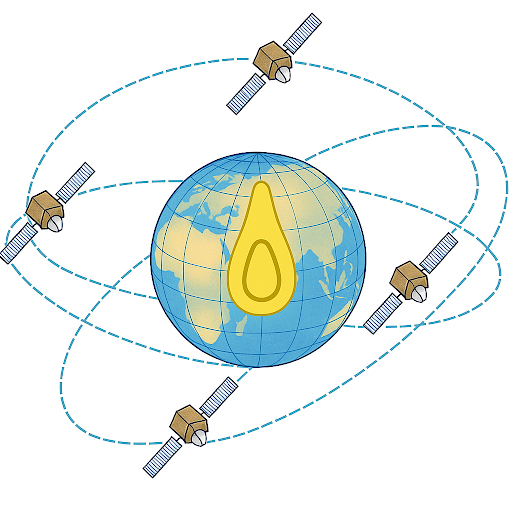

На сегодняшний день ГЛОНАСС работает в полноценном режиме и охватывает 100% территории России и большую часть планеты. В орбитальной группировке находится 24 активных спутника, расположенных на средней околоземной орбите в трех плоскостях по 8 аппаратов в каждой, обеспечивая стабильный прием сигнала в любой точке, даже при низком горизонте обзора.

Технически система работает следующим образом: каждый спутник передает радиосигнал с точным временем и параметрами своей орбиты. Автомобильный приемник получает сигналы одновременно с нескольких спутников и рассчитывает свое местоположение методом трилатерации — по разнице времени прохождения сигнала от каждого источника. Для получения координат с приемлемой точностью (до 2–5 метров) необходимо минимум 4 спутника, но чем их больше — тем выше надежность.

Как автомобиль принимает и обрабатывает сигнал

Чтобы система ГЛОНАСС работала, необходимо оборудование, способное не просто «ловить» сигнал со спутников, но и корректно его интерпретировать. Это задача навигационного приемника — устройства, которое определяет координаты, скорость, высоту и другие параметры движения на основе спутниковых данных. Приемник установлен внутри трекера или как отдельный модуль и подключен к антенне, обеспечивающей стабильный прием.

Сигнал поступает в виде радиоволны на частоте 1602 МГц. Каждое сообщение содержит информацию о текущем времени, идентификатор спутника, параметры орбиты и точку отправки сигнала. Автомобильный приемник сравнивает данные с нескольких спутников, рассчитывает разницу во времени и на ее основе определяет свое положение. Это происходит постоянно, с частотой обновления 1–10 раз в секунду.

Типы антенн

Качество сигнала напрямую зависит от антенны. В машинах чаще всего применяются:

Внешние антенны, устанавливаемые на крышу или под стекло. Они обеспечивают уверенный прием даже в условиях плотной застройки или под кронами деревьев. Часто используются в грузовом транспорте и спецтехнике.
Встроенные антенны, размещенные внутри трекера. Подходят для легковых автомобилей, где приемный модуль находится под торпедо или в панели. Однако их чувствительность ниже, особенно при экранировании корпусом машины.
Активные антенны, с усилителем сигнала. Они требуют питания, но дают лучший результат в сложных условиях, например, в алюминиевом кузове или под фургоном.
Пассивные антенны, не усиливающие сигнал. Применяются в бюджетных решениях и могут давать сбои при плохой видимости спутников.

Поведение сигнала в реальных условиях

В идеальных условиях (открытая местность, ясное небо) прием стабильный, точность — до 2 метров. Но в городе, особенно между высокими зданиями или в тоннелях, сигнал отражается от поверхностей, может теряться или искажаться. Это явление называется мультипуть (multipath) — приемник получает не прямой сигнал, а отраженный, и считает его верным. В результате точка на карте может скакать, особенно при медленном движении.

Кроме того, помехи могут создавать металлические элементы машины, плотная шумоизоляция, электроника вблизи антенны. Даже неправильное размещение антенны под углом к горизонту может снижать чувствительность.

Поэтому в ходе монтажа оборудованияследует:

размещать антенну ближе к стеклу или на крыше;
избегать перегородок между антенной и небом;
не укладывать антенну внутрь кузова рядом с металлическими конструкциями.

Если все установлено корректно, система стабильно получает сигнал от 8–12 спутников, что достаточно для уверенной навигации даже на сложных маршрутах.

Как устроен ГЛОНАСС-трекер

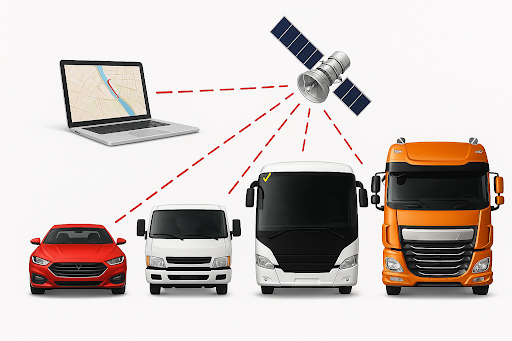

Трекер — это основной блок системы мониторинга. Внутри него находится навигационный приемник, GSM-модем для передачи данных, контроллер и энергонезависимая память. Приемник принимает сигналы со спутников и рассчитывает координаты, а контроллер формирует пакет телеметрии: координаты, скорость, пробег, статус зажигания, состояние подключенных датчиков. Эти данные передаются через мобильную сеть на сервер с заданной периодичностью — от нескольких секунд до минут. Если связь временно недоступна, информация сохраняется во внутренней памяти и отправляется позже.

Питается устройство от бортовой сети автомобиля, чаще всего через цепь зажигания. Это позволяет включать трекер только при работающем двигателе. У многих моделей есть резервный аккумулятор — чтобы фиксировать события даже при отключенной батарее. Некоторые трекеры поддерживают подключение к CAN-шине, что дает доступ к данным с блока управления: обороты двигателя, расход топлива, ошибки и предупреждения. Сами устройства герметичны, рассчитаны на перепады температур и вибрации, а в коммерческом транспорте часто устанавливаются скрытно — чтобы исключить вмешательство со стороны водителя.

Принцип работы в реальном времени

Когда трекер включен и настроен, он непрерывно отслеживает координаты и отправляет данные на сервер. Большинство устройств работают в режиме опроса — обновляют местоположение каждые 10–30 секунд, в зависимости от настроек. При этом устройство может фиксировать не только координаты, но и скорость, направление движения, высоту над уровнем моря, пробег, статусы зажигания и состояние подключенных датчиков.

Если в какой-то момент связь с сервером пропадает — например, машина заехала в зону без покрытия сотовой сети — трекер не «замирает». Он продолжает записывать все события во внутреннюю память (так называемый «черный ящик»). Как только связь восстанавливается, данные автоматически выгружаются на сервер. Это позволяет не терять телеметрию даже при длительных разрывах связи, например, в карьерах, за городом или в сложных географических зонах.

Задержка между реальным событием и его появлением в системе зависит от качества сигнала GSM и настроек самой платформы. При нормальном соединении данные доходят за 1–2 секунды. Но в случаях с перегрузкой сети или ограниченным тарифом возможны лаги. Чтобы сгладить эти моменты, на серверной стороне используется буферизация — система выстраивает события по времени, даже если они пришли с опозданием.

Передача данных: протоколы, форматы, серверы

После того как приемник определил координаты, трекер формирует пакет телеметрии: туда включаются широта и долгота, скорость, направление, дата и время, а также данные с подключенных датчиков — уровень топлива, статус зажигания, температура, открытие дверей и другое. Этот пакет нужно передать на сервер мониторинга, и для этого используется один из нескольких актуальных протоколов.

Сегодня в России основным считается EGTS — это государственный транспортный протокол, обязательный для всех трекеров, которые подключаются к платформам ГЛОНАСС или передают данные в государственные системы (например, в системах перевозки опасных грузов). EGTS стандартизирован, его поддерживают практически все современные российские и зарубежные трекеры.

Помимо EGTS, широко применяется Wialon IPS — один из самых гибких и популярных коммерческих протоколов. Он используется на платформах частных операторов мониторинга, особенно в корпоративных автопарках. Поддержка Wialon IPS встроена в большинство трекеров, включая модели Teltonika, Navtelecom, Galileosky, Ruptela и других.

Для оборудования, работающего в закрытых экосистемах, производители по-прежнему используют собственные (проприетарные) протоколы. Они часто лучше адаптированы под «родные» серверы, но ограничены в совместимости — подключить такой трекер к внешней платформе бывает сложно.

Передача данных идет через мобильную сеть (GPRS или LTE). Если в момент отправки связи нет, информация сохраняется во внутреннюю память трекера. Как только сеть восстанавливается — данные догружаются на сервер, в хронологическом порядке. Так исключаются потери даже при длительных разрывах связи, например, за городом или на стройке.

Точность позиционирования ГЛОНАСС в сложных условиях

Чтобы определить координаты, трекер принимает сигналы сразу от нескольких спутников. Минимум нужен сигнал от четырех — тогда можно рассчитать широту, долготу, высоту и синхронизировать время. На практике большинство приемников работают с 8–12 спутниками одновременно, включая спутники ГЛОНАСС и GPS. Это повышает устойчивость и точность, особенно в городской застройке.

Типичная точность позиционирования — около 2–5 метров. Она зависит от положения спутников на небе (геометрия), силы сигнала, качества антенны и условий приема. В открытом поле координаты почти всегда стабильные. Но в городе, где сигнал может отражаться от стен или частично блокироваться зданиями, возникают ошибки. Такой эффект называют мультипутем: когда сигнал от спутника доходит до приемника не напрямую, а через отражение. В результате точка на карте может сместиться или «скакать», особенно при малой скорости движения.

Навигационные приемники работают в трех режимах старта:

Холодный старт — при первом включении или после долгого отключения питания. Устройство ищет все спутники заново, загрузка может занять 1–2 минуты.
Теплый старт — если трекер уже знает, где он находится, и у него сохранены последние эфемериды (данные о спутниках). Поиск займет 15–30 секунд.
Горячий старт — когда питание кратковременно прерывалось, и приемник восстанавливает связь за несколько секунд.

При движении на высокой скорости (например, на трассе) сигнал остается стабильным. Проблемы чаще возникают при старте движения, во дворах, под навесами, в тоннелях, между плотной застройкой. В таких случаях помогает корректное размещение антенны: чем ближе она к открытой зоне — тем точнее будет позиционирование.

При условии корректной настройки ГЛОНАСС обеспечивает стабильную передачу телеметрии и точное позиционирование транспорта. Такие данные позволяют формировать объективную картину передвижений, контроля расхода ресурсов и соблюдения маршрутов — без привязки к человеческому фактору.
